▼高剛性、重切削、高穩定性：採用整體鑄造式斜床身，30°斜床身結構，並帶厚重的加強筋設計，最大限度的減少了扭曲和熱變形。
▼高精度、高動態響映：前後均採用高精密滾珠軸承，使主軸獲得高剛性的同時，獲得極高的主軸回轉精度；主軸伺服單元，精度高，保養維修便利。
▼高效率：主軸最高轉速4500rpm/min，快速移動可達30m/min。
▼Y軸與X軸採用非正交結構，通過和X軸插補擬和出虛擬Y軸結構，床身重心更低、結構緊湊，滿足更高的切削剛性和穩定性。
▼機床參數
技術參數 |
項 目 | 名稱 |
| 參數 |
床 身 | 床身、底座優質鑄鐵聯為一體，30°斜床身 |
加工範圍 | 床身最大回轉直徑 | ?600 |
盤類最大加工直徑 | ?300 |
過拖板最大加工直徑 | ?300 |
棒料最大加工長度 | 520 |
最大棒材通孔直徑 | 正：?51 | 副:?45(過卡盤） |
行程進給 | X軸最大行程 | 300 |
Z1/Z2軸最大行程 | 590/540 |
Y軸最大行程 | ±50(插補) |
卡盤間隙 | 0-540 |
X/Z1/Z2/Y軸快速移動率 | 30m/min |
X/Z1/Z2/Y絲桿直徑/螺距 | 32/10 |
X/Z1/Z2/Y直線導軌寬度 | 35 |
X軸伺服電機 | 15N.m(帶抱閘) |
Z1/Z2軸伺服電機 | 15N.m |
Y軸伺服電機 | 11N.m(帶抱閘) |
刀塔伺服電機 | 3N.M |
動力頭伺服電機 | 18N.m(油冷) |
尾座伺服電機 | 15N.m |
精度 | X/Z1/Y軸定位精度 | ±0.003/300mm |
X/Z1/Y軸重複精度 | ±0.003/300mm |
主軸 | 主軸鼻端型式 | 正：A2-6 | 副：A2-4（150） |
主軸通孔直徑 | 正：?66 | 副：?45 |
主軸最高轉速 | 4500rpm | 5000rpm |
主軸伺服電機功率 | 11/15KW | 12KW(電主軸) |
卡盤/回轉油缸 | 8寸 | 5寸 |
動力頭 | 90°動力頭 | ER32/5000rpm |
0°動力頭 | ER32/5000rpm |
刀塔 | 刀塔規格 | BMT55/12工位 |
刀盤大小 | 330 |
刀柄規格 | □25*25 |
鏜孔刀桿 | ?40 |
其它 |
|
|
總電容量 | 40KW |
機床淨重 | 約4000KG |
機床尺寸（長*寬*高） | 3050*2000*2050 |
▼本產品說明、數據和實際之間可能存在誤差，如有更改另行通知!

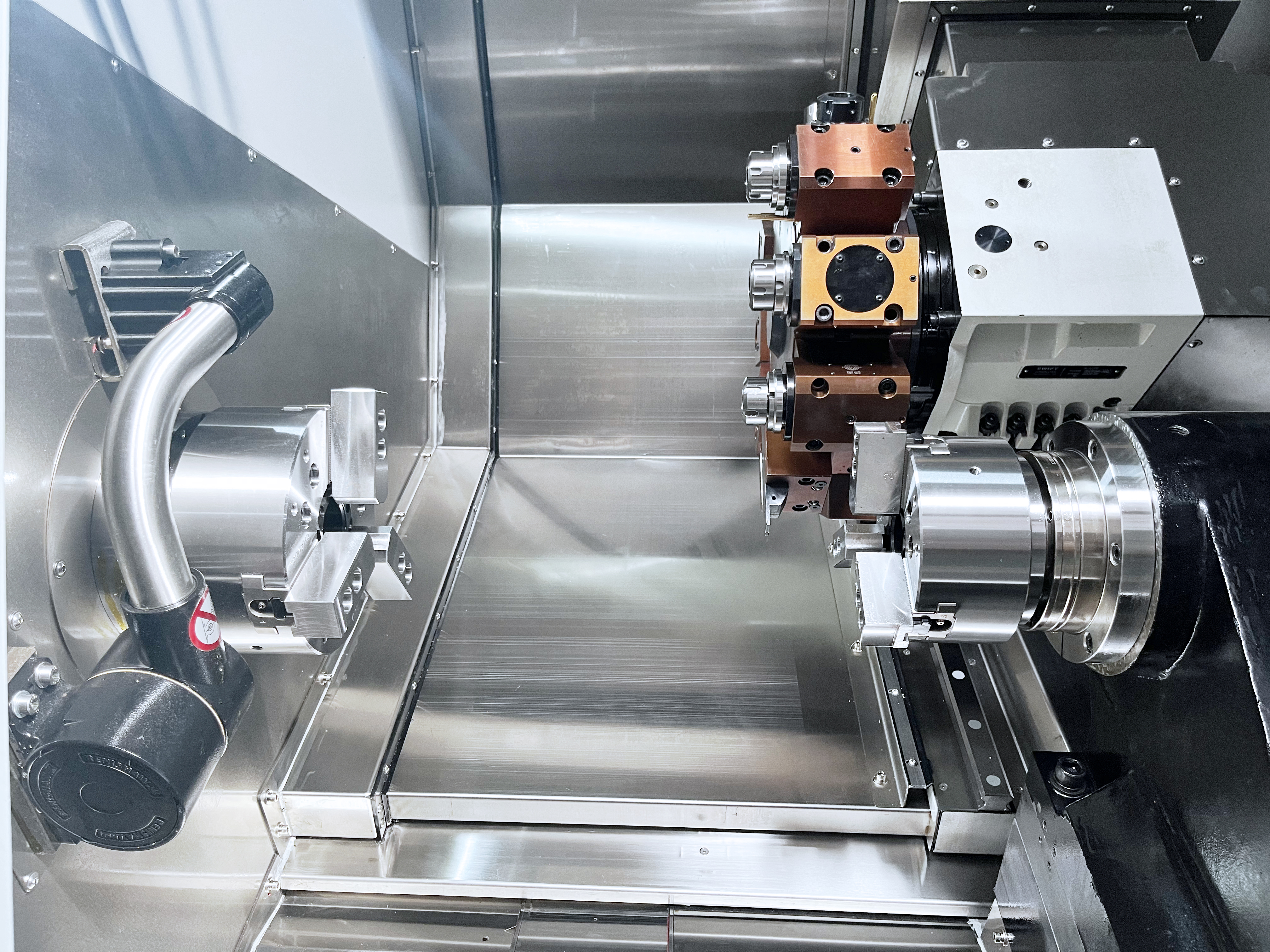

▼機床內部
